Der Holzturm für Windkraftanlagen

Der Schlüssel zur Nachhaltigkeit liegt im Material. Wir bieten Ihnen den Schlüssel zur Veränderung der Windkraft.


ENTWICKLUNG geschlossener Bauweise der Türme für Windkraftanlagen

2024

Typenprüfung erhalten

Am 25.05.2024 haben wir die „Typenprüfung bekommen“. Die Prüfung beim Prüfamt ist abgeschlossen.

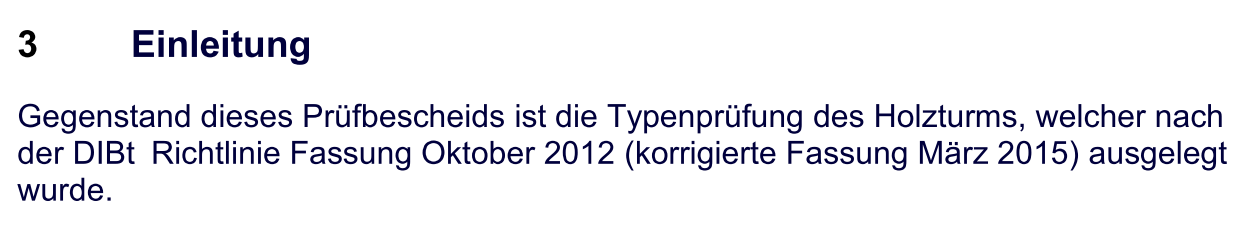

Der Holzturm wurde nach DIBt Rili für WEA nachgewiesen. Alle Nachweise erfolgten gemäß Eurocode.

Alle Materialien und alle Verbindungsmittel – die wir gewählt haben – sind normgemäß oder haben eine europäische bauaufsichtliche Zulassung.

Der Turm hat – wie in Hannover – eine geschlossene Bauweise.

Die Lastrechnung erfolgte ebenfalls durch uns und gemäß dem Eurocode.

Bei den Lasten wurde sowohl die WEA berücksichtigt, als auch zusätzliche Lasten:

- für umfangreiche 5G Antennen, die vom Turm aufgenommen werden können.

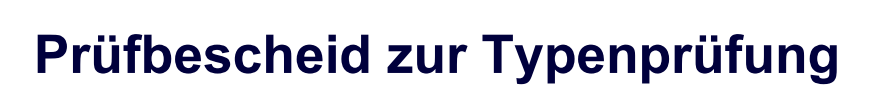

Erteilung Typenprüfung

Erteilung Typenprüfung Holzturm für eine Windkraftanlage

2024

2023

zwei Flügel

Wir haben 2023 im Kundenauftrag zwei verschiedene Flügel für WEA aus Holz entwickelt und nachgewiesen.

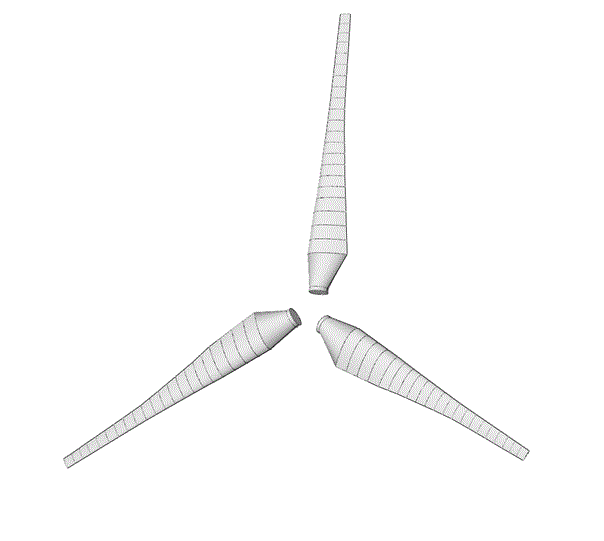

Typ I – Hohe Schnelllaufzahl am Punkt Cp-max: 7 – verwundener Flügel – Pitch Regelung

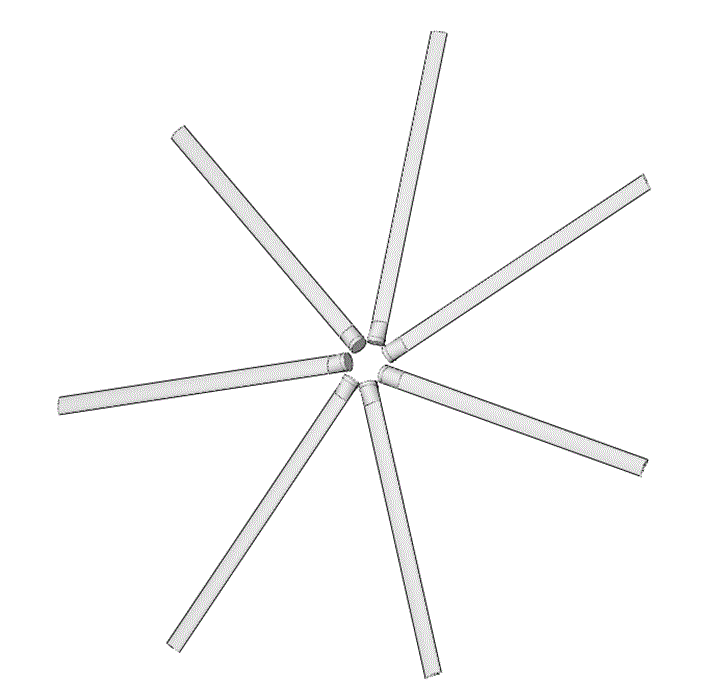

Typ II – Niedrige Schnelllaufzahl am Punkt Cp-max: 4 – unverwundeter Flügel –Stall Regelung

Der Nachweis der Flügel erfolgte gemäß Eurocode, die aerodynamische Entwicklung erfolgte durch HolzTurm, sowie auch die Lastrechnung der Flügel und der gesamten WEA.

flugel-1flugel-2

2022

300 m Holzturm Entwicklung

Ausgehend von unserem Turm mit 165 m Nabenhöhe wurde ein Holzturm für eine 6.0 MW Anlage mit 170 m Blattdurchmesser entwickelt.

Für den Turm wurde ein Betonfertigteilfundament ausgelegt.

Sämtliche Nachweise erfolgten nach DIBt RiLi WEA.

Teil der Entwicklung war zusätzlich ein Konzept für Aufbau und Montage einschließlich der Kranlogistik.

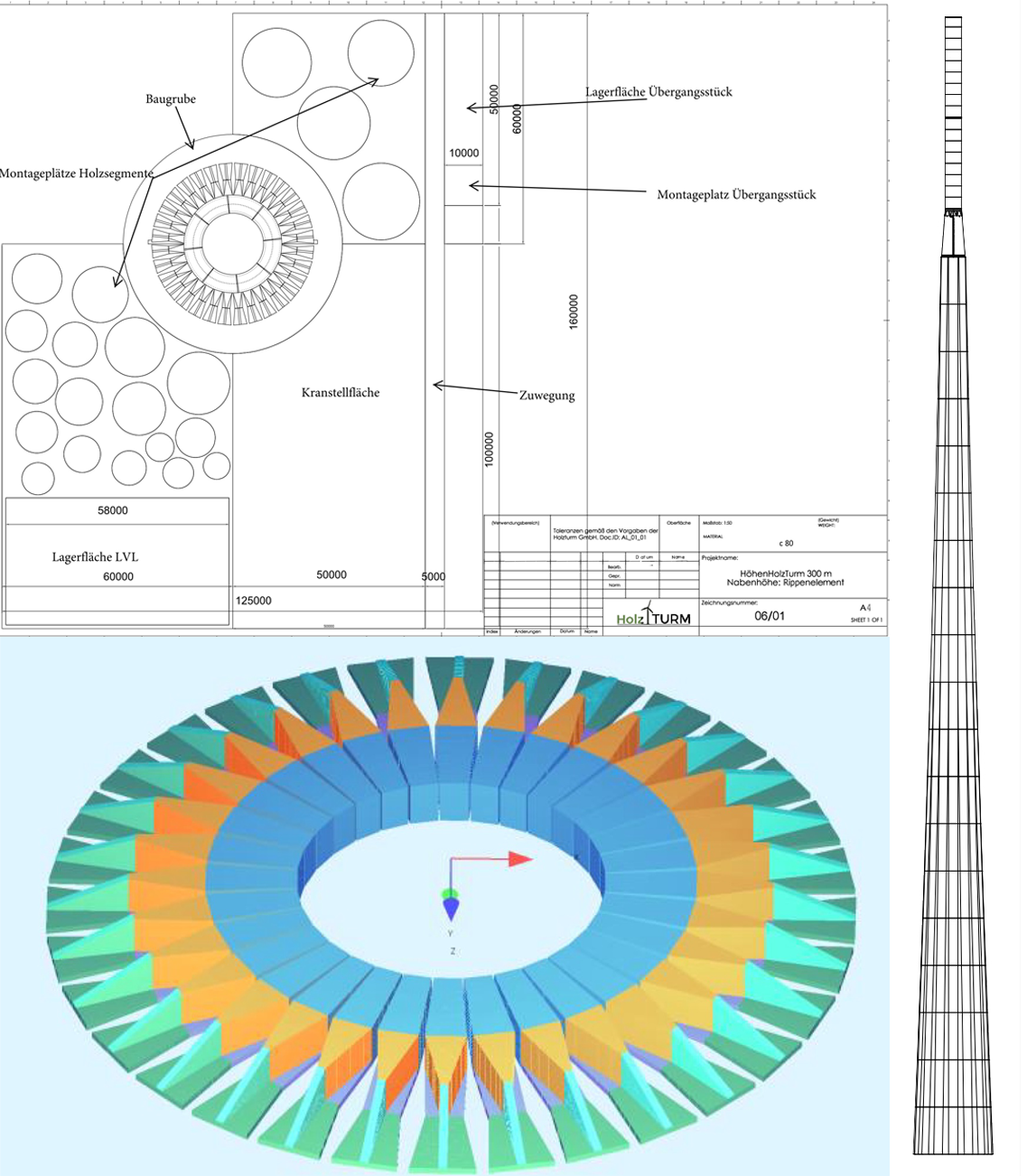

300 meter Holzturm für eine Windkraftanlage

2022

2021

Übergang von Holz zu Stahlrohrturm

Vertikalfuge ohne Klebung, Horizontalfuge durch vorgespannte Gewindestangen verstärkt, Übergangselement nach dem Prinzip eines deutschen Windkraftanlagenherstellers für den Wechsel von einem vertikal segmentierten Stahlturm zu einem Stahlrohrturm.

2020 - 2021

Hessen Forst

Der Hessen Forst bietet Waldflächen unter der Bedingung, dass Türme aus Holz und Fundamente aus Betonfertigteilen bestehen. Daher entstand 2020 die Holzturm GmbH. Entwicklung für drei Windkraftanlagenhersteller mit 165 Meter Turm und Fertigteil-Fundament wurde realisiert.

2020 - 2021

2017 - 2021

Patentanmeldung Stahlrohrsegment

Stahlrohrsegment auf Holzadapter

Patentanmeldung DE102017000065A1holzadapter2

2017

von LVL auf LVL G

Wechsel von LVL auf LVL G (insbesondere für hohe moderne WEA)turm-lvlg-2017

2017

2016

XEMC 2,0 MW 80 m Nabenhöhe

XEMC 2,0 MW 80 m Nabenhöhe 90 mm LVL Wand / durch die intensive Beschäftigung mit dem Thema Flügel für WEA aus Holz (2014 -2016) wird Know-how zu LVL aufgebautzeichnung-turm-lvl

2015

eingeklebte Bewehrungseisen

Wechsel von CLT auf LVL, Wechsel von Lochblech auf eingeklebte Bewehrungseisen Baustelle in Argantan / Frankreich für eine LW 50/750argantan-2015

2015

2011 - 2012

Lochblech-Zertifizierung

Wechsel von HZD auf Lochblech-Zertifizierung, Bau und Inbetriebnahme des Prototyps des TimberTower mit eingeklebten Lochblechen

timbertower

2009

Erste Typenprüfung

Erste Typenprüfung für einen Turm aus CLT, mit eingeklebten HZD (HolzZugDübel) Vensys 77 Nabenhöhe 100 Meterholzzugduebel2

2009

2007

Patentansprüche

DE 10 2007 006 652

1. Windkraftanlage (100) mit einem Turm (10), dadurch gekennzeichnet, dass der Turm (10) ein Hohlkörper aus Holz ist.

2006

Wie alles begann

Unser Projekt begann mit dem Ziel, Türme für Windenergieanlagen (WEA) zu entwickeln. Der erste Schritt war die Konzeption eines offenen Fachwerkturms, angelehnt an die Bauweise des Sendeturms in Gleiwitz.windmuhle

2006
